基本信息：
· 電子器件型號：A6841ELWTR-T
· 原始制造廠商：Allegro MicroSystems
· 技術標準參數：IC PWR DRIVER BIPOLAR 1:8 20SOIC
· 產品應用分類：電源管理IC - 配電開關，負載驅動器
· 包裝：卷帶（TR）
· 系列：-
· 零件狀態：停產
· 開關類型：閂鎖驅動器
· 輸出數：8
· 比率-輸入:輸出：1：8
· 輸出配置：低端
· 輸出類型：雙極性
· 接口：并聯，串行
· 電壓-負載：50V（最大）
· 電壓-供電(Vcc/Vdd)：3V ~ 5.5V
· 電流-輸出（最大值）：500mA
· 導通電阻（典型值）：-
· 輸入類型：非反相
· 特性：-
· 故障保護：-
· 工作溫度：-40°C ~ 85°C（TA）
· 安裝類型：表面貼裝型

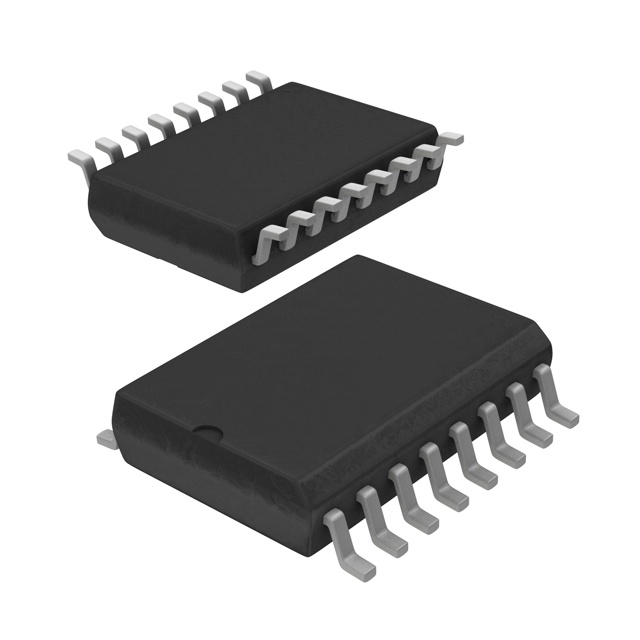

· 供應商器件封裝：20-SOIC
描述：
使用專有的DABiC-5制造工藝將低功率CMOS邏輯和雙極輸出功率驅動器相結合，使A6841集成電路能夠用于各種外圍功率驅動器應用。每個器件都有一個八位CMOS移位寄存器和CMOS控制電路、八個CMOS數據鎖存器和八個雙極電流吸收達林頓輸出驅動器。帶有集成瞬態抑制二極管的500 mA NPN Darlington輸出適用于繼電器、螺線管和其他電感負載。
A6841的所有封裝變體都提供了卓越的性能，最小輸出擊穿電壓額定值為50 V（35 V持續）。所有驅動器都可以在負電源高達–20 V的情況下使用分流電源進行操作。
CMOS輸入與標準CMOS邏輯電平兼容。TTL電路可能需要使用適當的上拉電阻器。通過使用串行數據輸出，驅動器可以級聯用于需要額外驅動線的接口應用。
A6841采用18引腳塑料DIP（后綴A）和20引腳寬體SOIC（后綴LW），與它所取代的18引腳SOIC版本（100%引腳電氣兼容）相比，熱特性有所改善。這些器件不含鉛（Pb），具有100%亞光鍍錫引線框
功能和優點：
? 3.3至5V邏輯電源范圍
? 上電復位（POR）
? 至10MHz數據輸入速率
? CMOS、TTL兼容輸入
? –40°C操作可用
? 低功耗CMOS邏輯和鎖存器
? 施密特觸發器輸入可提高抗噪聲能力
? 高壓電流吸收器輸出
? 內部上拉/下拉電阻器
? 輸出瞬態保護二極管
? 單一或分開供電操作
規格書下載：
download: A6841
